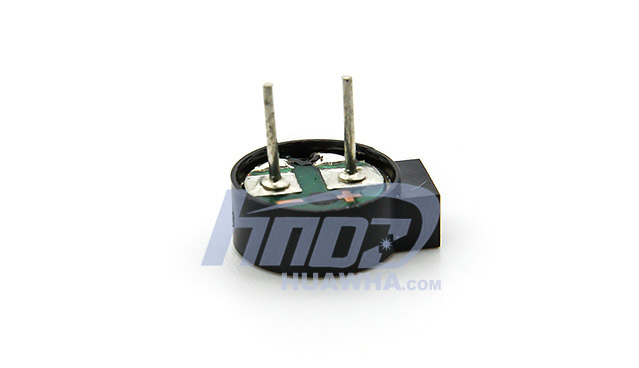

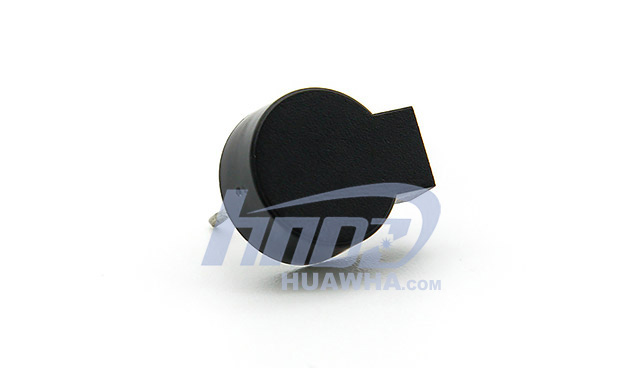

HN-9040E - 電磁无源蜂鸣器
1. 测试条件
产品测试条件：温度：5～35℃， 湿度：45%～85%R.H.， 气压：860 ～1060hPa。
标准测试条件：温度：25±3℃, 湿度：60±10%R.H. 气压：860 ～1060hPa
| 1 | 额定電压(Vo-p) | 3 Vo-p |
| 2 | 工作電压(Vo-p) | 2-4 Vo-p |
| 3 | 额定電流(mA) | Max.80mA ,at 2731Hz 50% duty Square Wave 3Vo-p |
| 4 | 输出音压(dB) | Min. 85dB,at 2731Hz 50% duty Square Wave 3Vo-p |
| 5 | 電阻（Ω） | 16±4Ω |
| 6 | 谐振频率(Hz) | 2731Hz |
| 7 | 工作温度(℃) | -20℃～+70℃ |
| 8 | 储存温度(℃) | -30℃～+80℃ |
| 9 | 净重 | Approx 1g |
| 10 | 环保 | Yes |

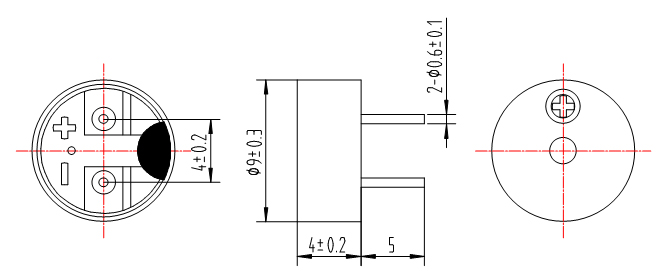

2. 尺寸图 单位: mm
*基本公差: 除特殊注明外，一般公差為±0.5mm
*外壳材料: Black PPO
3.電性能及声音测试条件
测试電路 测试装置
谐振频率是占空比為50% 的方波，信号電压要足够让晶體管饱和工作
4.频响曲線
在3Vo-p占空比為50%的方波,测试距离為10cm的条件
5.可靠性测试
在下面任何一项测试后都要符合以下标准，外观和電性能(除声压外)上不能有不良或衰减现象出现，声压不能低于规格说明书的最低声压的10dB。
5.1寿命测试
将测试件置于25±10℃的温度下，输入额定電压、占空比為1/2的谐振频率方波测试96小时。
5.2高温测试
将测试件置于+80℃的温度下存放96小时，取出置于常温下3小时而后测试。
5.3低温测试
将测试件置于-40℃的温度下存放96小时，取出置于常温下3小时而后测试。
5.4湿度测试
将测试件置于温度+40±3℃,湿度90%～95%的条件下持续48小时，再置于室温下6小时而后测试。
5.5温度冲击测试
将测试件置于以下温变条件下：70℃2小时→-20℃2小时(1周期)，做完一个周期实验，过1个小时后再继续下一次实验，总测试周期数: 10个周期。
5.6落地测试
将测试件标准包装后(包装盒的3个边6个面)从1.2米的高度下跌落到厚木板或5厘米厚的硬木板上。
5.7机械振动测试
按以下条件实验后再测试：振速:1000次/分；振幅:1.5毫米；时间: 1小时更换一个自由度方向共3个自由度方向
注意:
需避免无关材料进入产品内，无关材料如：磁性材料、水溶性的材料、腐蚀性的气體等。因為这些无关材料将会影响产品的電性能。
