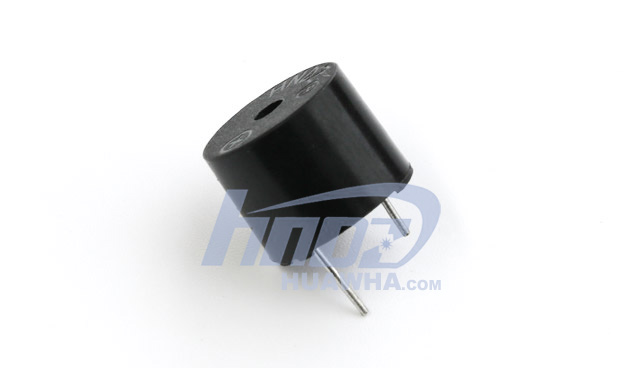

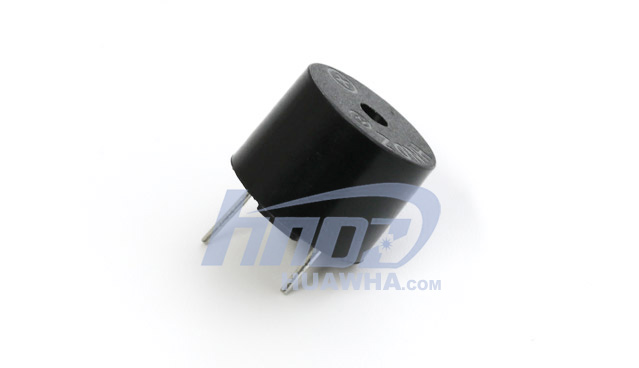

TMB12A03/12A05/12A12/12A24 - 電磁有源蜂鸣器
1.测试条件
产品测试条件：温度：5～35℃， 湿度：45%～85%R.H.， 气压：860 ～1060hPa。
标准测试条件：温度：25±3℃, 湿度：60±10%R.H. 气压：860 ～1060hPa
| 1 | 额定電压(Vo-p) | 12 VDC |
| 2 | 工作電压(Vo-p) | 7-15VDC |
| 3 | 额定電流(mA) | Max.30mA, at 12VDC |
| 4 | 输出音压(dB) | Min.85dB, at 12VDC |
| 5 | 谐振频率(Hz) | 2300±300 Hz |
| 6 | 音调 | Continuous |
| 7 | 工作温度(℃) | -20℃～+70℃ |
| 8 | 储存温度(℃) | -30℃～+80℃ |
| 9 | 环保 | Yes |
| 10 | 净重 | Approx 1.6 g |

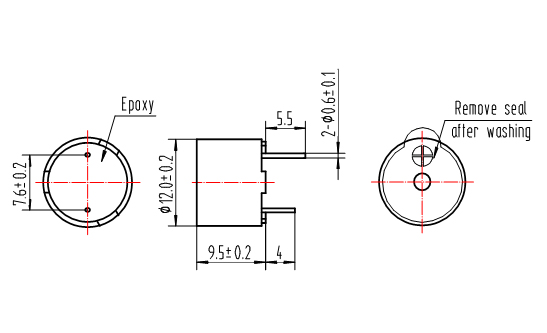

2.尺寸图 单位: mm 基本公差: 除特殊注明外，一般公差為±0.5mm
*外壳材料: 黑色 PBT
3.可靠性测试
在下面任何一项测试后都要符合以下标准，外观和電性能(除声压外)上不能有不良或衰减现象出现，声压不能低于规格说明书的最低声压的10dB。
寿命测试
将测试件置于25±10℃的温度下，输入额定電压、占空比為1/2的谐振频率方波测试96小时。
3.1高温测试
将测试件置于+85℃的温度下存放96小时，取出置于常温下3小时而后测试。
3.2低温测试
将测试件置于-40℃的温度下存放96小时，取出置于常温下3小时而后测试。
3.3湿度测试
将测试件置于温度+40±3℃,湿度90%～95%的条件下持续48小时，再置于室温下6小时而后测试。
3.4温度冲击测试
将测试件置于以下温变条件下：70℃2小时→-25℃2小时(1周期)，做完一个周期实验，过1个小时后再继续下一次实验，总测试周期数: 10个周期。
3.5落地测试
将测试件标准包装后(包装盒的3个边6个面)从1.2米的高度下跌落到厚木板或5厘米厚的硬木板上。
3.6机械振动测试
按以下条件实验后再测试：振速:1000次/分；振幅:1.5毫米；时间: 1小时更换一个自由度方向共3个自由度方向。
注意:
需避免无关材料进入产品内，无关材料如：磁性材料、水溶性的材料、腐蚀性的气體等。因為这些无关材料将会影响产品的電性能。
4.電性能及声音测试条件
a)测试装置 b)测试電路
5.包装
